Запобіжний клапан Castel 3060 CLASSIC
Castel 3060 — запобіжний клапан прямої дії для холодильних систем. Його основне призначення — захист обладнання та компонентів холодильного контуру від надлишкового тиску.
Принцип роботи клапана полягає у відкриванні затвора при досягненні встановленого тиску. Коли сила тиску холодоагенту на затвор перевищує силу протидії каліброваної пружини, клапан відкривається та забезпечує скидання надлишкового тиску.
Для серії 3060 CLASSIC діапазон налаштування Pset — від 9 до 50 бар. Надлишковий тиск становить +10 % від Pset. При цьому максимальний допустимий тиск клапана PS — 55 бар.
Основні характеристики
| Параметр |
Значення |
| Виробник |
Castel |
| Серія |
3060 CLASSIC |
| Тип |
Запобіжний клапан |
| Конструкція |
Незбалансований клапан прямої дії |
| Максимальний допустимий тиск PS |
55 бар |
| Діапазон налаштування Pset |
9–50 бар |
| Надлишковий тиск |
+10 % від Pset |
| Робоча температура TS |
−50…+120 °C |
| Температура навколишнього середовища TA |
−40…+50 °C |
| Орієнтовний термін служби |
5 років |
| Категорія ризику |
PED Recast IV |
| Герметичність гелієм |
80 % Pset / 90 % Pset залежно від Pset |

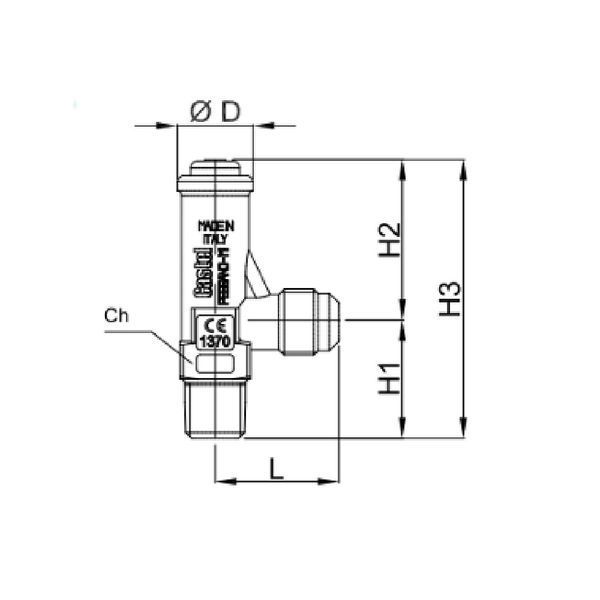

Приєднання
Серія Castel 3060 дозволяє підібрати модифікацію відповідно до необхідної схеми підключення:
- вхідне приєднання 1/4", 3/8" або 1/2" NPT;
- вихідне приєднання SAE 3/8", SAE 1/2", SAE 5/8";
- для модифікацій 3060/36C та 3060/46C — вихідне приєднання 3/4" G.
Холодоагенти
При виборі конкретної модифікації необхідно враховувати не тільки різьбові приєднання, а й площу проходу, коефіцієнт Kd, робочий холодоагент, встановлений тиск Pset та умови відведення середовища.
Запобіжні аксесуари з діапазоном калібрування від 9 до 50 бар для серій 3030 та 3060 і діапазоном калібрування від 11 до 60 бар для серій 3061 та 3065, призначені для використання з такими холодоагентами відповідно до ASHRAE 34:2019, клас A1:
- HCFC: R22;
- HFC: R134a, R404A, R407C, R410A, R507;
- HFO: R1234ze;
- HFO + HFC: R448A, R449A, R450A, R452A, R513A, R515A, R515B.
Переваги Castel 3060
- оригінальний запобіжний клапан Castel;
- серія CLASSIC;
- конструкція прямої дії;
- захист холодильного обладнання від надлишкового тиску;
- діапазон налаштування Pset 9–50 бар;
- максимальний допустимий тиск 55 бар;
- робоча температура −50…+120 °C;
- кілька варіантів вхідних та вихідних приєднань;
- різні діаметри та площі проходу;
- коефіцієнт Kd від 0,45 до 0,93 залежно від модифікації.
