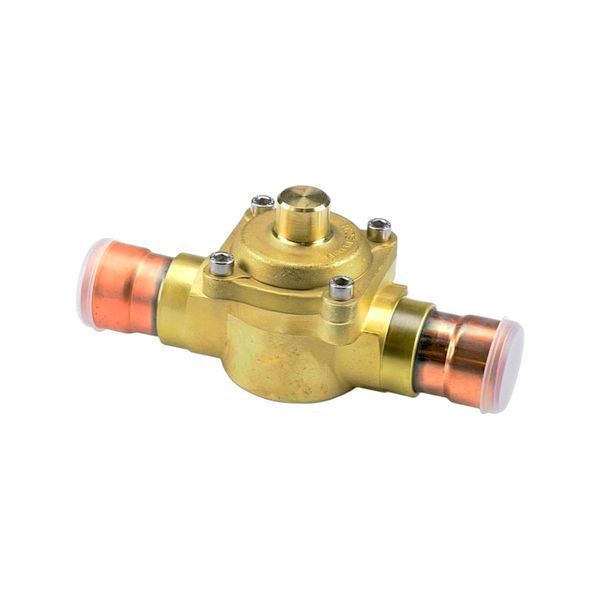

Зворотний клапан Castel 3142/17
Castel 3142/17 призначений для забезпечення одностороннього руху робочого середовища в трубопроводі холодильного контуру. Зворотний клапан відкривається під дією достатнього перепаду тиску та перешкоджає руху потоку у зворотному напрямку. Castel зазначає, що такі клапани можуть встановлюватися на різних ділянках холодильного контуру, де необхідно запобігти наслідкам небажаної зміни напрямку потоку.

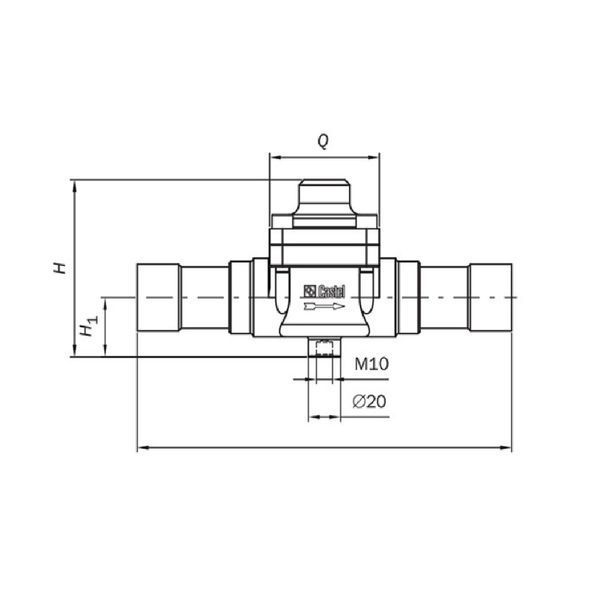

Модель 3142/17 має пряме виконання та мідні ODS-приєднання 2 1/8" (54 мм) для монтажу методом пайки. Коефіцієнт пропускної здатності клапана становить Kv 40 м³/год.
Особливістю серії 3142 є розбірна конструкція. В актуальному каталозі запасних частин Castel для 3142/17 передбачені окремі компоненти, зокрема комплект 9150/R55, до якого входять кріплення корпусу/кришки, ущільнення, поршень і пружина. Для серії також передбачена окрема прокладка корпусу та кришки 111085.
Робочі параметри
Castel вказує для серії 3142:
- PS — 45 бар;
- мінімальний перепад тиску повного відкривання — 0,1 бар;
- TS — від −35 до +160 °C;
- Kv 3142/17 — 40 м³/год.
Висока пропускна здатність Kv 40 м³/год відповідає великому діаметру приєднання 54 мм і робить модель придатною для холодильних контурів із відповідним діаметром трубопроводу.
Технічні характеристики
| Параметр |
Castel 3142/17 |
| Тип |
Зворотний клапан |
| Виконання |
Пряме |
| Конструкція |
Розбірна |
| Приєднання |
ODS під пайку |
| Розмір приєднання |
2 1/8" |
| Діаметр ODS |
54 мм |
| Kv |
40 м³/год |
| Мінімальний перепад тиску повного відкривання |
0,1 бар |
| Максимальний робочий тиск PS |
45 бар |
| Температура TS |
−35…+160 °C |
Основні переваги Castel 3142/17
- оригінальний зворотний клапан Castel;
- пряме виконання;
- розбірна конструкція;
- мідні ODS-приєднання під пайку;
- великий діаметр приєднання 2 1/8" (54 мм);
- коефіцієнт пропускної здатності Kv 40 м³/год;
- мінімальний перепад тиску повного відкривання 0,1 бар;
- максимальний робочий тиск 45 бар;
- температурний діапазон −35…+160 °C;
- доступність окремих запасних частин для обслуговування клапана.
Застосування
Castel 3142/17 використовується в холодильних системах як елемент, що запобігає небажаній зміні напрямку потоку холодоагенту. Клапани Castel цього типу можуть встановлюватися на ділянках холодильного контуру відповідно до його конструкції, робочих параметрів і допустимих характеристик клапана.
