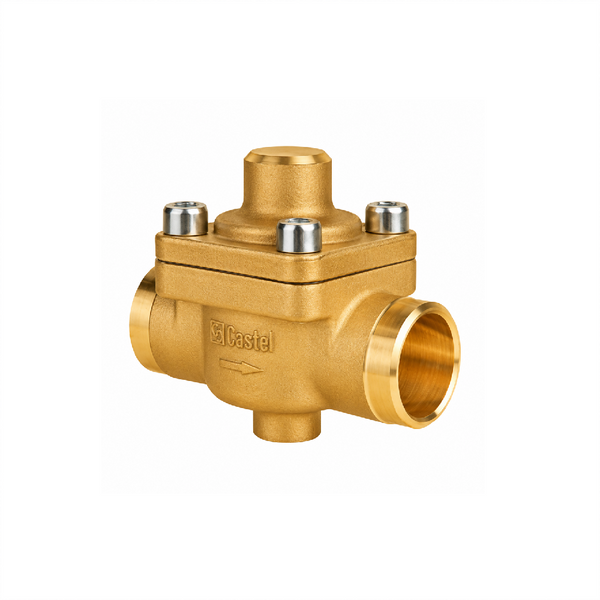

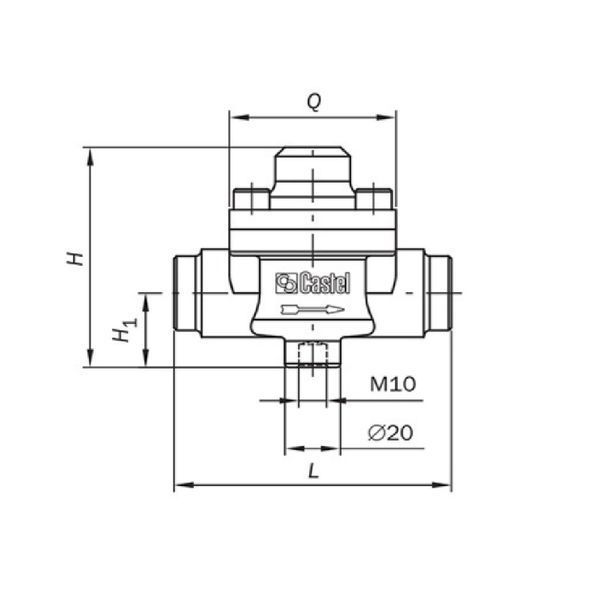

Зворотний клапан Castel 3122
Castel 3122 — зворотний клапан для холодильних систем, який забезпечує рух робочого середовища в заданому напрямку та перешкоджає його зворотному потоку. Конструкція клапана використовує пружину та рухомий елемент, який відкриває прохід при достатньому перепаді тиску. Загальний принцип роботи зворотних клапанів Castel описаний виробником у технічній документації.
Модифікації 3122/M22, 3122/9, 3122/11 і 3122/17 відрізняються насамперед діаметром приєднання та пропускною здатністю Kv:
- 3122/M22 — ODS 22 мм, Kv 6,6 м³/год;
- 3122/9 — ODS 1 1/8", Kv 8,8 м³/год;
- 3122/11 — ODS 1 3/8" / 35 мм, Kv 15,2 м³/год;
- 3122/17 — ODS 2 1/8" / 54 мм, Kv 40,0 м³/год.
Для всіх зазначених модифікацій серії 3122 виробник наводить мінімальний перепад тиску 0,1 бар, PS 45 бар та TS −35…+160 °C.
Конструкція 3122 передбачає можливість розбирання: у документації Castel для клапанів цього типу окремо зазначені корпус, кришка, поршень, пружина та ущільнення, а для різних модифікацій передбачені відповідні комплекти запасних частин.
Технічні характеристики
| Модифікація |
Приєднання ODS |
Додаткове ODM |
Kv, м³/год |
Δp повного відкривання, бар |
PS, бар |
TS, °C |
| Castel 3122/M22 |
22 мм |
28 мм |
6,6 |
0,1 |
45 |
−35…+160 |
| Castel 3122/9 |
1 1/8" |
1 3/8"/ 35 мм |
8,8 |
0,1 |
45 |
−35…+160 |
| Castel 3122/11 |
1 3/8" / 35 мм |
1 5/8" |
15,2 |
0,1 |
45 |
−35…+160 |
| Castel 3122/17 |
2 1/8" / 54 мм |
|
40,0 |
0,1 |
45 |
−35…+160 |
Застосування
Клапани Castel 3122 використовуються в холодильних контурах там, де необхідно запобігти небажаній зміні напрямку потоку холодоагенту. Castel зазначає, що зворотні клапани можуть встановлюватися на різних ділянках холодильних систем залежно від функції контуру та допустимих робочих параметрів.
Переваги Castel 3122
- зворотний клапан для холодильних систем;
- ODS-приєднання під пайку;
- чотири представлені в картці модифікації різного діаметра;
- Kv від 6,6 до 40 м³/год;
- мінімальний перепад тиску повного відкривання 0,1 бар;
- робочий тиск до 45 бар;
- температурний діапазон −35…+160 °C;
- конструкція з можливістю обслуговування та заміни окремих компонентів.
