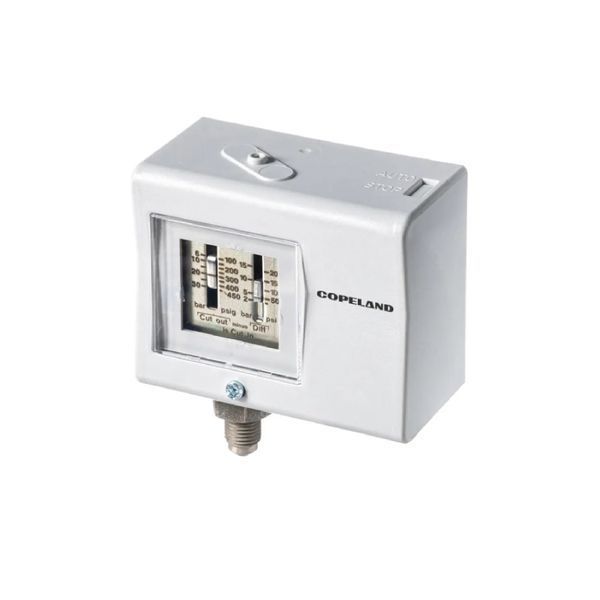

Реле высокого давления с ручным сбросом ALCO Controls PS1-R5A (4350700)
ALCO Controls PS1-R5A (4350700) — механическое реле высокого давления серии PS1, предназначенное для защиты холодильных, кондиционерных и тепловых насосных систем от аварийного повышения давления нагнетания. Устройство контролирует давление хладагента на стороне высокого давления и отключает компрессор или другое оборудование при достижении установленной аварийной уставки.
В отличие от автоматических реле давления, модель PS1-R5A оснащена функцией внешнего ручного сброса (External Manual Reset). После срабатывания реле система остается заблокированной до момента устранения причины аварии и ручного восстановления работы оператором. Такой принцип обеспечивает дополнительный уровень безопасности и соответствует требованиям к защите промышленных холодильных установок.
Назначение и принцип работы
Реле устанавливается на стороне нагнетания холодильного контура и непрерывно контролирует давление хладагента. При превышении установленного значения контакты реле переключаются и отключают компрессор, предотвращая повреждение оборудования вследствие чрезмерного давления.
После срабатывания реле остается заблокированным. Повторный запуск возможен только после снижения давления ниже порога сброса и нажатия кнопки ручного восстановления. Такая схема исключает автоматический повторный запуск оборудования при возникновении аварийной ситуации.
Основные преимущества
-
Надежная защита холодильных систем от избыточного давления.
-
Ручной сброс после аварийного срабатывания.
-
Высокая точность и стабильность работы.
-
Контакты SPDT с двойным мгновенным переключением.
-
Устойчивость к вибрациям и перепадам температур.
-
Простота монтажа и настройки.
-
Возможность пломбирования настроек.
-
Соответствие требованиям профессионального холодильного оборудования.
-
Длительный срок службы и высокая надежность.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Модель | PS1-R5A |
| Артикул | 4350700 |
| Производитель | ALCO Controls / Copeland |
| Тип устройства | Реле высокого давления |
| Тип сброса | Внешний ручной (Manual Reset) |
| Тип контактов | 1 × SPDT |
| Диапазон настройки | 6...31 бар (87...450 psi) |
| Заводская уставка | 20 бар (290 psi) |
| Дифференциал сброса | приблизительно 3 бар (44 psi) ниже уставки |
| Максимальное испытательное давление | 35 бар (508 psi) |
| Подключение к системе | 7/16"-20 UNF |
| Материал подключения | Латунь |
| Степень защиты | IP44 |
| Температура окружающей среды | -50°C ... +70°C |
| Виброустойчивость | 4 g (10...1000 Гц) |
| Выходной сигнал | Сухой контакт SPDT |
| Напряжение питания | Не требует питания |
Электрические характеристики
| Параметр | Значение |
|---|---|
| Резистивная нагрузка (AC1) | 24 A / 230 VAC |
| Индуктивная нагрузка (AC15) | 10 A / 230 VAC |
| DC13 | 0,1 A / 230 VDC; 3 A / 24 VDC; 6 A / 12 VDC |
| Пусковой ток (AC3) | 144 A / 120/230 VAC |
| FLA | 24 A |
| LRA | 144 A |
Область применения
Реле высокого давления ALCO Controls PS1-R5A применяется в:
-
компрессорно-конденсаторных агрегатах;
-
холодильных камерах;
-
морозильных установках;
-
промышленных холодильных системах;
-
чиллерах;
-
системах кондиционирования воздуха;
-
тепловых насосах;
-
централях холодоснабжения.
Совместимость с хладагентами
Устройство совместимо с большинством современных хладагентов, включая:
-
R134a;
-
R404A;
-
R407C;
-
R410A;
-
R448A;
-
R449A;
-
R452A;
-
R507;
-
R32;
-
R454A;
-
R454B;
-
R455A;
-
R1234yf;
-
R1234ze.
Купить реле высокого давления ALCO Controls PS1-R5A (4350700)
ALCO Controls PS1-R5A (4350700) является профессиональным решением для аварийной защиты холодильного оборудования от избыточного давления нагнетания. Благодаря ручному сбросу после срабатывания устройство обеспечивает дополнительный уровень безопасности, позволяет своевременно выявлять неисправности системы и предотвращает повторный запуск оборудования до устранения причин аварии.
