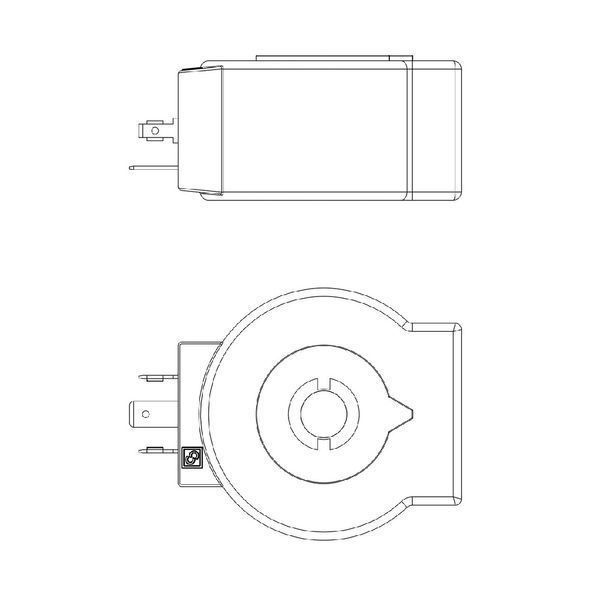

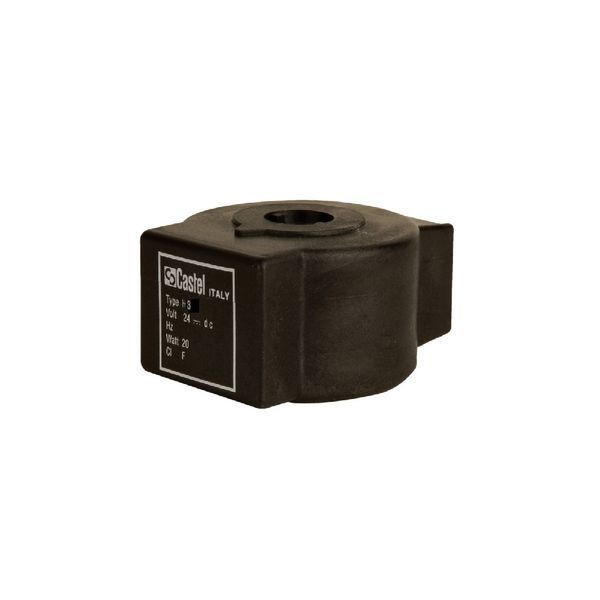

Катушка соленоидного клапана Castel HM3/9120/RD1

Описание

Катушка соленоидного клапана Castel HM3/9120/RD1 — оригинальная электромагнитная катушка Castel типа HM3, предназначенная для управления совместимыми соленоидными клапанами Castel серии 9120.

Модель 9120/RD1 работает от 12 В постоянного тока (DC) и имеет номинальную мощность 20 Вт. Катушка используется с клапанами, для которых предусмотрено соответствующее гайковое механическое крепление серии 9120. Электрическое подключение осуществляется через клеммный блок по стандарту DIN 43650/A.

Castel относит 9120/RD1 к линейке CLASSIC. Для данной катушки производитель указывает степень защиты IP65 с соответствующим коннектором.

Основные преимущества

• оригинальная катушка Castel;

• тип HM3;

• каталожный номер 9120/RD1;

• питание 12 V DC;

• мощность 20 Вт;

• предназначена для клапанов серии 9120;

• гайковое механическое крепление;

• подключение DIN 43650/A;

• степень защиты IP65 с коннектором;

• класс изоляции F;

• исполнение CLASSIC Line.

Технические характеристики

Технические характеристики взяты из актуального Castel Classic Technical Handbook и официальной карточки 9120/RD1.

Применение

Катушка Castel HM3/9120/RD1 используется в качестве электромагнитного привода соленоидного клапана. При подаче 12 V DC катушка создает магнитное поле, которое приводит в действие клапанный механизм.

Применяется в холодильных системах и системах кондиционирования воздуха для автоматического управления потоком хладагента.

Типичные области применения:

• холодильные установки;

• морозильное оборудование;

• торговые холодильные системы;

• холодильные агрегаты;

• системы кондиционирования;

• промышленные холодильные установки;

• автоматизированные холодильные контуры.

Совместимость

9120/RD1 не следует описывать просто как «катушка 12 В для Castel».

Castel указывает, что катушки серии 9120 имеют гайковую систему крепления, а электрическое подключение осуществляется через DIN 43650/A. Это отличает их от катушек 9300/9320, для которых используется система FAST LOCK.

Поэтому перед заменой необходимо проверить:

• тип катушки;

• каталожный номер;

• напряжение питания;

• механическое крепление;

• совместимость с конкретным корпусом соленоидного клапана;

• тип электрического коннектора.

Не путать

Таким образом, 9120/RD1 и 9320/RD1 не следует считать взаимозаменяемыми только из-за одинаковых параметров 12 V DC / 20 Вт. Это разные типы катушек и разные системы механического крепления.

Важно относительно электропитания

Castel 9120/RD1 рассчитана на 12 V DC.

Не следует подключать ее непосредственно к сети 220–230 V AC. Для постоянного тока частота в технических характеристиках не указывается.

Согласно техническому справочнику Castel, номинальная потребляемая мощность составляет 20 Вт, а ток при 20 °C для 9120/RD1 составляет около 1,72 А.
