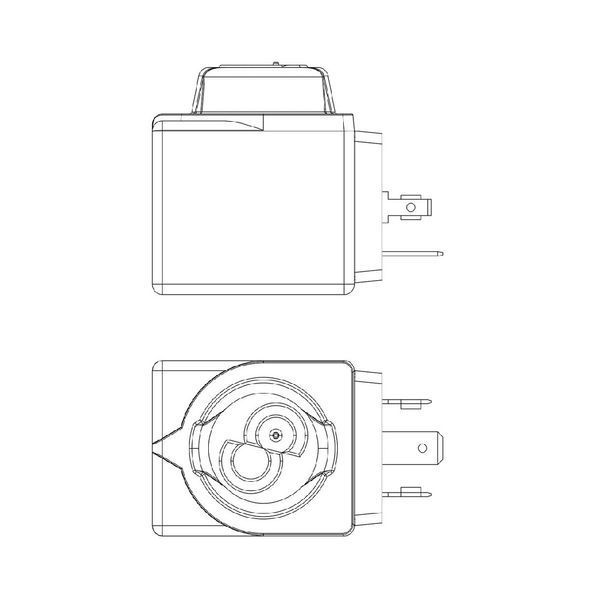

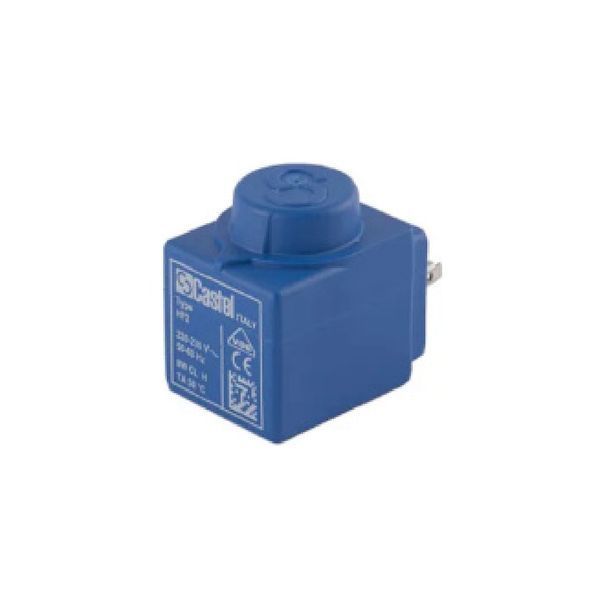

Катушка соленоидного клапана Castel HM2/9100/RA4

Описание

Катушка соленоидного клапана Castel HM2/9100/RA4 — электромагнитная катушка для соленоидных клапанов Castel, предназначенная для работы от 110 В переменного тока (AC) с частотой 50/60 Гц.

Модель 9100/RA4 относится к типу катушек HM2. Номинальная мощность катушки составляет 8 Вт. Для электрического подключения используется соединение по стандарту DIN 43650. Степень защиты IP65 обеспечивается при использовании соответствующего коннектора.

Катушка Castel 9100/RA4 устанавливается на совместимые соленоидные клапаны Castel и используется в качестве электромагнитного привода клапанного механизма. При подаче напряжения 110 В AC катушка создает магнитное поле, необходимое для срабатывания клапана.

9100/RA4 не следует путать с 9300/RA4. Castel 9100/RA4 имеет обозначение HM2, тогда как 9300/RA4 — HF2 и относится к другой конструкции катушек с системой FAST LOCK.

Основные преимущества

• оригинальная катушка Castel;

• тип катушки HM2;

• каталожный номер 9100/RA4;

• питание 110 В AC;

• частота 50/60 Гц;

• мощность 8 Вт;

• подключение по DIN 43650;

• степень защиты IP65 с соответствующим коннектором;

• предназначена для соленоидных клапанов Castel.

Технические характеристики

Параметры HM2, 110 V AC, 50/60 Hz, 8 W, допуска напряжения и DIN 43650 подтверждаются технической документацией Castel; масса 165 г указана в технической таблице катушек.

Применение

Катушка Castel HM2/9100/RA4 используется в качестве электромагнитного привода соленоидного клапана в системах, где необходимо автоматическое управление потоком рабочей среды.

Типичные области применения:

• холодильные установки;

• торговое холодильное оборудование;

• холодильные агрегаты;

• морозильные установки;

• системы кондиционирования;

• промышленные холодильные системы;

• автоматизированные системы управления холодильным контуром.

При замене необходимо проверять совместимость катушки с конкретным клапаном, поскольку одинаковое напряжение не означает механическую взаимозаменяемость катушек.

Важно при выборе

Для замены Castel 9100/RA4 необходимо проверить:

1. тип катушки — HM2;

2. каталожный номер — 9100/RA4;

3. напряжение — 110 В AC;

4. частоту — 50/60 Гц;

5. механическое исполнение катушки;

6. соответствие клапану Castel;

7. тип и исполнение электрического коннектора.

Особенно важно не заменять 9100/RA4 на 9300/RA4 только потому, что обе катушки работают от 110 В AC. У Castel это разные серии катушек: HM2/9100 и HF2/9300.
