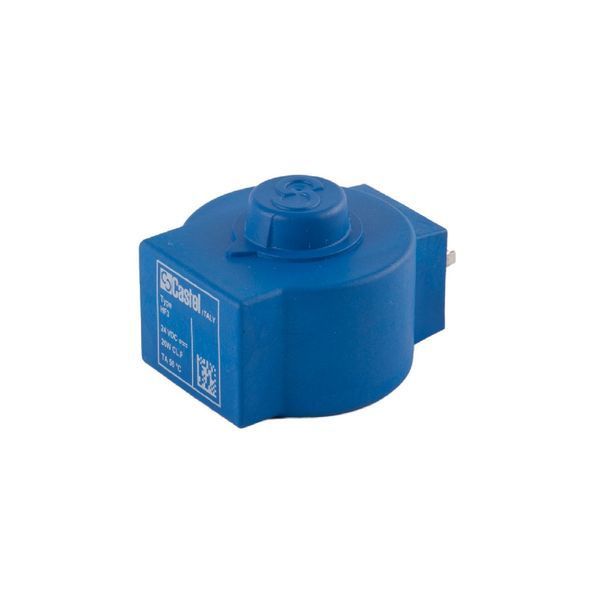

Катушка соленоидного клапана Castel HF3/9320
Описание
Катушка соленоидного клапана Castel HF3/9320 — электромагнитная катушка для соленоидных клапанов Castel с системой крепления FAST LOCK. Серия HF3/9320 представлена модификациями с различным напряжением постоянного тока. В данной товарной карточке представлены модели 9320/RD1 и 9320/RD2, которые имеются в наличии.
Castel 9320/RD1 — катушка HF3 на 12 В DC, номинальная мощность 20 Вт.
Castel 9320/RD2 — катушка HF3 на 24 В DC, номинальная мощность 20 Вт.
Катушки серии 9320 используют новую систему механического крепления FAST LOCK. Электрическое подключение выполняется через соединение fast-on по стандарту DIN 43650/A. Castel указывает степень защиты IP65 для соответствующего соединения.
Катушки предназначены для использования с нормально закрытыми соленоидными клапанами Castel, совместимыми с соответствующей системой крепления. Поэтому при замене необходимо проверять не только напряжение, но и тип катушки и систему крепления клапана.
Основные преимущества
-
оригинальная катушка Castel;
-
тип катушки HF3;
-
серия 9320;
-
система крепления FAST LOCK;
-
две доступные модификации — 12 V DC и 24 V DC;
-
номинальная мощность 20 Вт;
-
подключение fast-on DIN 43650/A;
-
степень защиты IP65;
-
предназначена для соленоидных клапанов Castel.
Технические характеристики
| Параметр |
Значение |
| Производитель |
Castel |
| Серия |
CLASSIC / 9320 |
| Тип катушки |
HF3 |
| Система крепления |
FAST LOCK |
| Тип подключения |
Fast-on |
| Стандарт подключения |
DIN 43650/A |
| Степень защиты |
IP65 |
| Мощность |
20 Вт |
| Питание |
Постоянный ток (DC) |
| Режим работы |
100% |
| Класс изоляции |
— |
| Кабель |
Не комплектуется |
| Назначение |
Соленоидные клапаны Castel |
Для конкретной модификации напряжение определяется каталожным номером. Castel указывает 12 V DC для 9320/RD1 и 24 V DC для 9320/RD2.
Модификации
| Модель |
Тип |
Напряжение |
Ток |
Мощность |
Частота |
Крепление |
| 9320/RD1 |
HF3 |
12 V DC |
Постоянный |
20 Вт |
— |
FAST LOCK |
| 9320/RD2 |
HF3 |
24 V DC |
Постоянный |
20 Вт |
— |
FAST LOCK |
Официальный каталог Castel также содержит другие модификации HF3/9320 — 9320/RA6 (220/230 V AC), 9320/RD3 (27 V DC) и 9320/RD4 (48 V DC). Однако они не включены в данную карточку как доступные модификации, поскольку согласно складскому остатку на момент формирования карточки доступны только RD1 и RD2.
Важно при выборе
9320/RD1 и 9320/RD2 не являются взаимозаменяемыми по напряжению.
Необходимо устанавливать катушку с тем напряжением, которое предусмотрено системой управления:
-
12 V DC → 9320/RD1
-
24 V DC → 9320/RD2
Не следует подключать катушку 12 V DC к 24 V DC или катушку 24 V DC к 12 V DC.
Также необходимо проверить совместимость механического крепления FAST LOCK с конкретным соленоидным клапаном. Castel указывает, что катушки серии 9320 используются с системой FAST LOCK, тогда как катушки серии 9120 имеют другую систему крепления.
