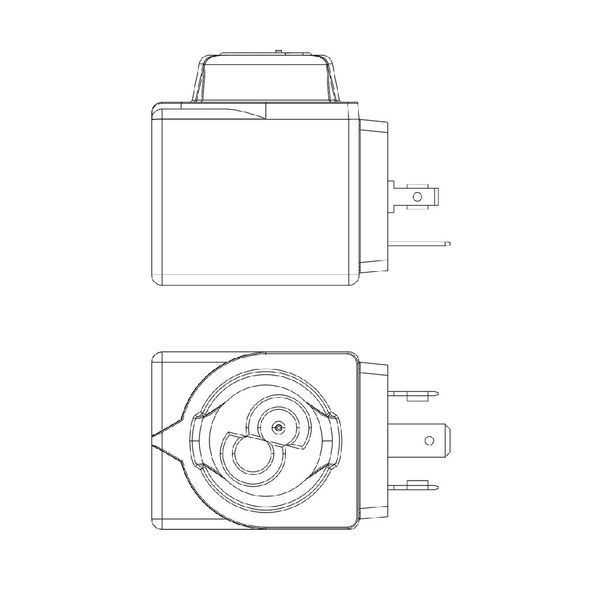

Катушка соленоидного клапана Castel HF2/9300/RA2

Описание

Катушка соленоидного клапана Castel HF2/9300/RA2 — электромагнитная катушка серии HF2, предназначенная для управления соленоидными клапанами Castel. Модель 9300/RA2 работает от сети 24 В переменного тока (AC), 50/60 Гц и имеет номинальную мощность 8 Вт.

Катушка оснащена системой крепления FAST LOCK, которую Castel использует для катушек серий 9300 и 9320. Для подключения применяется быстроразъемное соединение типа fast-on DIN 43650/A.

Castel HF2/9300/RA2 предназначена для замены штатной катушки соответствующего исполнения без замены самого соленоидного клапана. При замене необходимо обязательно проверить тип катушки, напряжение питания и соответствие системы крепления клапану.

Катушка Castel 9300/RA2 относится к линейке CLASSIC. Производитель также указывает степень защиты IP65 для соответствующего исполнения соединения.

Основные преимущества

• оригинальная катушка Castel;

• тип катушки HF2;

• каталожный номер 9300/RA2;

• питание 24 В AC;

• частота 50/60 Гц;

• мощность 8 Вт;

• система крепления FAST LOCK;

• быстроразъемное подключение fast-on DIN 43650/A;

• исполнение для соленоидных клапанов Castel;

• серия CLASSIC.

Технические характеристики

Данные по типу HF2, напряжению, частоте, мощности, FAST LOCK и DIN 43650/A подтверждены актуальной карточкой Castel.

Применение

Катушка Castel HF2/9300/RA2 используется в качестве электромагнитного привода соленоидного клапана. При подаче напряжения 24 В AC катушка создает магнитное поле, которое обеспечивает срабатывание соответствующего клапанного механизма.

Castel указывает применение катушек с системой FAST LOCK для серий 9300 и 9320.

Катушки применяются в составе:

• холодильных установок;

• морозильного оборудования;

• торговых холодильных систем;

• холодильных агрегатов;

• систем кондиционирования;

• промышленных холодильных установок;

• систем автоматического управления потоком хладагента.

Важно при выборе

Нельзя подбирать катушку только по напряжению 24 В.

Перед заменой необходимо проверить как минимум:

1. тип катушки — HF2;

2. каталожный номер — 9300/RA2;

3. напряжение — 24 V AC;

4. частоту — 50/60 Гц;

5. систему механического крепления;

6. соответствие катушки конкретному соленоидному клапану.

Особенно важно не путать 9300/RA2 с 9300/RA6: обе катушки относятся к HF2 и имеют мощность 8 Вт, но 9300/RA2 работает от 24 В AC, а 9300/RA6 — от 220–230 В AC.
