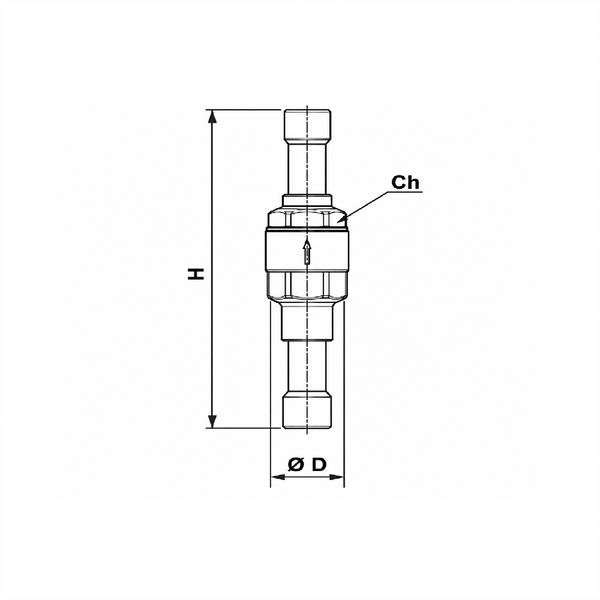

Обратный клапан Castel 3133W
Castel 3133W относится к серии герметичных обратных клапанов с прямым проходом и медными ODS-соединениями. Клапан устанавливается в трубопроводе холодильного контура и предназначен для предотвращения обратного движения рабочей среды.
Принцип работы обратного клапана Castel основан на пружинном механизме: при недостаточном давлении для открытия клапан остается закрытым, а при достаточном перепаде давления открывается и обеспечивает прохождение хладагента.
Для серии 3133W Castel устанавливает перепад давления полного открытия 0,3 бар. Это является принципиальным отличием от серии 3132W, для которой производитель указывает Δp 0,04 бар. Поэтому 3133W и 3132W не следует объединять в одну модифицированную товарную карточку только из-за одинаковых диаметров присоединений.
Модификации
Castel 3133W/M10
Модель с медными ODS-присоединениями диаметром 10 мм. Kv — 1,5 м³/ч.
Castel 3133W/M12
Модель с ODS-присоединениями диаметром 12 мм. Kv — 1,8 м³/ч.
Castel 3133W/7
Модель с ODS-присоединениями 7/8" (22 мм). Kv — 5,0 м³/ч.
Технические характеристики
| Модификация |
ODS, мм |
Эквивалентный размер |
Kv, м³/ч |
Δp полного открытия, бар |
PS, бар |
TS, °C |
| Castel 3133W/M10 |
10 |
— |
1,5 |
0,3 |
50 |
−40…+150 |
| Castel 3133W/M12 |
12 |
— |
1,8 |
0,3 |
50 |
−40…+150 |
| Castel 3133W/7 |
22 |
7/8" |
5,0 |
0,3 |
50 |
−40…+150 |
Основные преимущества
-
оригинальный обратный клапан Castel;
-
герметичная конструкция;
-
прямое исполнение;
-
медные ODS-присоединения под пайку;
-
три модификации: 10, 12 и 22 мм;
-
Kv от 1,5 до 5,0 м³/ч;
-
перепад давления полного открытия 0,3 бар;
-
максимальное рабочее давление 50 бар;
-
диапазон рабочих температур −40…+150 °C.
Применение
Castel 3133W предназначен для применения в коммерческих холодильных системах и системах кондиционирования, где необходимо предотвратить нежелательное изменение направления потока. Производитель также указывает соответствие клапанов серии 3133W применению с хладагентами соответствующих классов ASHRAE 34; актуальная страница Polyhedra включает классы A1, A2L и A3.
