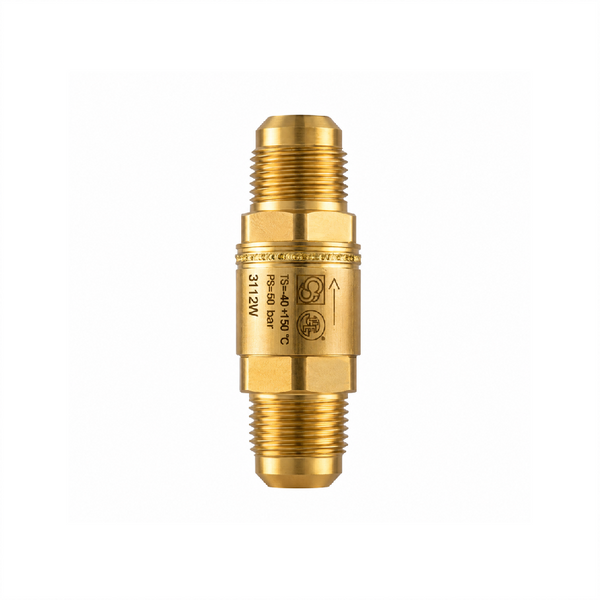

Обратный клапан Castel 3112W
Обратный клапан Castel 3112W — герметичный обратный клапан прямого исполнения с резьбовыми присоединениями SAE Flare для холодильных систем и систем кондиционирования. Клапан предназначен для предотвращения обратного движения хладагента в холодильном контуре.
Серия Castel 3112W представлена пятью модификациями с присоединениями SAE Flare от 1/4" до 3/4". Все модели имеют минимальное дифференциальное давление полного открытия клапана 0,04 бар, максимальное рабочее давление 50 бар и диапазон рабочих температур от −40 до +150 °C.

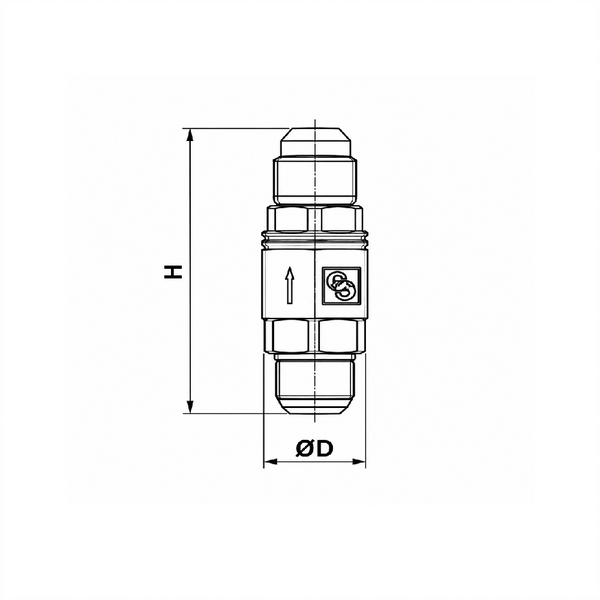

Конструкция клапана обеспечивает прохождение хладагента в одном направлении и препятствует его обратному движению. Направление установки определяется стрелкой на корпусе клапана.
Основные характеристики
-
Производитель: Castel, Италия;
-
серия: 3112W;
-
тип: обратный клапан;
-
конструкция: прямое исполнение;
-
присоединение: SAE Flare;
-
типоразмеры: 1/4", 3/8", 1/2", 5/8", 3/4";
-
минимальное дифференциальное давление полного открытия: 0,04 бар;
-
максимальное рабочее давление PS: 50 бар;
-
MWP: 725 psi;
-
рабочая температура: −40…+150 °C;
-
назначение: холодильные системы и системы кондиционирования.
Модификации Castel 3112W
| Модель |
Присоединение SAE Flare |
Kv, м³/ч |
Δp полного открытия, бар |
PS, бар |
TS, °C |
| Castel 3112W/2 |
1/4" |
0,5 |
0,04 |
50 |
−40…+150 |
| Castel 3112W/3 |
3/8" |
1,5 |
0,04 |
50 |
−40…+150 |
| Castel 3112W/4 |
1/2" |
1,8 |
0,04 |
50 |
−40…+150 |
| Castel 3112W/5 |
5/8" |
3,3 |
0,04 |
50 |
−40…+150 |
| Castel 3112W/6 |
3/4" |
5,0 |
0,04 |
50 |
−40…+150 |
Хладагенты
Аксессуары предназначены для использования со следующими хладагентами согласно ASHRAE 34:2019, класс A1:
HCFC: R22
HFC: R134a, R404A, R407C, R410A, R507
HFO: R1234ze
HFO + HFC: R448A, R449A, R450A, R452A, R513A, R515A, R515B
Преимущества Castel 3112W
-
прямое исполнение для установки в трубопровод;
-
SAE Flare-присоединения;
-
пять типоразмеров от 1/4" до 3/4";
-
низкое дифференциальное давление полного открытия — 0,04 бар;
-
максимальное рабочее давление — 50 бар;
-
широкий диапазон рабочих температур −40…+150 °C;
-
различные значения пропускной способности Kv в зависимости от типоразмера.
Применение
Обратные клапаны Castel 3112W используются в качестве компонентов холодильных систем и систем кондиционирования для контроля направления движения хладагента и предотвращения его обратного потока.
При выборе модификации необходимо учитывать диаметр SAE Flare, требуемую пропускную способность Kv и параметры конкретного холодильного контура.
