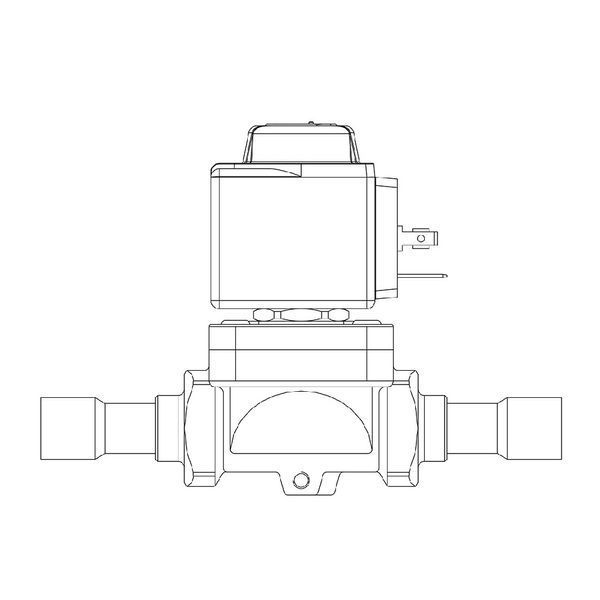

Соленоидный клапан Castel 1079 CLASSIC Line
Модели: 1079/7A6, 1079/11A6
Описание
Соленоидный клапан Castel 1079 CLASSIC Line — нормально закрытый электромагнитный клапан с мембранным сервоприводом, предназначенный для автоматического перекрытия и открытия потока хладагента в холодильных, морозильных, кондиционерных и промышленных холодильных системах.
Серия 1079 относится к CLASSIC Line производителя Castel и предназначена для систем, в которых необходимо надежное электромагнитное управление потоком хладагента. Клапан имеет нормально закрытую конструкцию: без подачи напряжения на катушку проход перекрыт, а при подаче электрического сигнала клапан открывается.
В конструкции Castel 1079 используется мембранный сервопривод (diaphragm pilot operated). Такой принцип работы позволяет получить большую пропускную способность по сравнению с клапанами прямого действия и применять клапан в холодильных контурах с большими расходами хладагента.
Для серии 1079 доступны различные типоразмеры присоединения. В карточке товара SITL представлены две модификации — 1079/7A6 с присоединением 7/8" ODS (22 мм) и 1079/11A6 с присоединением 1 3/8" ODS (35 мм). При этом модели существенно отличаются по пропускной способности: Kv составляет 2,61 м³/ч для 1079/7A6 и 10 м³/ч для 1079/11A6.
Обе модификации имеют максимальное рабочее давление 45 бар и рассчитаны на температуру рабочей среды от −35 до +105 °C. Клапаны комплектуются катушкой HF2, исполнение A6, для питания 220–230 В AC. Castel также выпускает аналогичные клапаны без катушки с обозначением S, а исполнение A7 используется с катушками на 240 В AC.
Основные преимущества
-
оригинальный соленоидный клапан Castel;
-
серия CLASSIC Line;
-
нормально закрытое исполнение (NC);
-
мембранный сервопривод;
-
катушка HF2 A6;
-
питание 220–230 В AC;
-
максимальное рабочее давление 45 бар;
-
рабочая температура среды −35…+105 °C;
-
два типоразмера присоединения;
-
пропускная способность до 10 м³/ч;
-
предназначен для хладагентов класса A1.
Область применения
Соленоидные клапаны Castel 1079 применяются в:
-
холодильных установках;
-
морозильном оборудовании;
-
холодильных камерах;
-
торговых холодильных системах;
-
централях холодоснабжения;
-
промышленных холодильных установках;
-
системах кондиционирования;
-
тепловых насосах;
-
холодильных агрегатах.
Клапан используется там, где необходимо автоматически перекрывать или открывать поток хладагента по электрическому сигналу.
Совместимые хладагенты
По данным Castel, клапаны CLASSIC Line предназначены для применения с хладагентами, классифицированными как A1 в соответствии с ASHRAE 34:2019:
| Группа |
Хладагенты |
| HCFC |
R22 |
| HFC |
R134a, R404A, R407C, R410A, R507 |
| HFO |
R1234ze |
| HFO + HFC |
R448A, R449A, R450A, R452A, R513A, R515A, R515B |
Этот перечень приведен непосредственно Castel для CLASSIC Line. Для R290, R600a и других горючих хладагентов не следует автоматически считать эти клапаны пригодными — необходимо использовать оборудование, сертифицированное производителем для соответствующего хладагента.
Технические характеристики
| Параметр |
Castel 1079 CLASSIC Line |
| Производитель |
Castel |
| Серия |
CLASSIC Line |
| Тип |
Соленоидный клапан |
| Исполнение |
Нормально закрытый (NC) |
| Принцип работы |
Мембранный сервопривод |
| Тип катушки |
HF2 |
| Исполнение катушки |
A6 |
| Напряжение |
220–230 В AC |
| Максимальное рабочее давление PS |
45 бар |
| Минимальная температура TS |
−35 °C |
| Максимальная температура TS |
+105 °C |
| Тип присоединения |
ODS, под пайку |
| Хладагенты |
Класс A1 по ASHRAE 34:2019 |
Таблица модификаций
| Модель |
Присоединение ODS |
Присоединение, мм |
Kv, м³/ч |
PS, бар |
TS, °C |
Катушка |
| 1079/7A6 |
7/8" |
22 |
2,61 |
45 |
−35…+105 |
HF2, 220–230 В AC |
| 1079/11A6 |
1 3/8" |
35 |
10,0 |
45 |
−35…+105 |
HF2, 220–230 В AC |
Данные по присоединениям, Kv, давлению, температурному диапазону и катушке подтверждены официальными карточками Castel и каталогом 2026 года.
Выбор модификации
Castel 1079/7A6
Модель с присоединением 7/8" ODS (22 мм) и Kv 2,61 м³/ч. Подходит для холодильных контуров с соответствующим диаметром трубопровода и необходимой пропускной способностью.
Castel 1079/11A6
Увеличенная модификация с присоединением 1 3/8" ODS (35 мм) и Kv 10 м³/ч. Предназначена для систем с большим расходом хладагента и трубопроводами большего диаметра.
Важно: больший диаметр присоединения сам по себе не является достаточным основанием для выбора клапана. Подбор необходимо выполнять также по холодопроизводительности, типу хладагента, рабочим температурам и фактическим условиям работы системы.
